Ford Kuga 2 с 2017 года установка сигнализации - бесключевой обход

  • 76716 Просмотров

Точки подключения на Форд Куга

Точки подключения на Форд Куга 2 кузов CBS с 2017 года в комплектации с системой Старт стоп и автоматической коробкой передач

Устанавливаем Старлайн А93 Эко с Can lin модулем и запуском двигателя с бесключевым обходом

Разбираем салон Форд Куга 2

Для доступа к блоку ВСМ снять перчаточный ящик. Для этого сначала снять правую боковую накладку передней панели, отвернуть три самореза и два винта крепления перчаточного ящика и вынуть его (на защёлках). Затем снять декоративную накладку под блоком ВСМ и вынуть его.

Разбираем салон Форд Куга 2

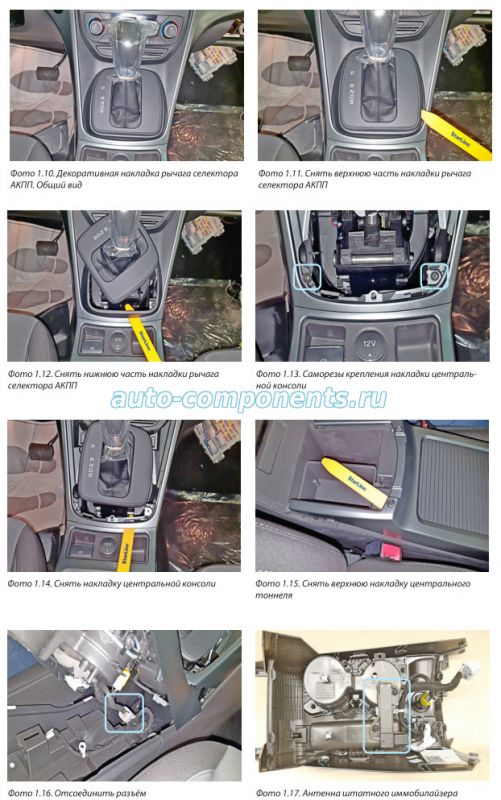

Для доступа к антенне штатного иммобилайзера снять верхнюю накладку центрального тоннеля. Для этого необходимо сначала снять декоративную накладку рычага селектора АКПП, состоящую из двух частей, отвернуть два самореза, снять накладку центральной консоли, затем снять накладку центрального тоннеля, отсоединив разъём (крепление на защёлках).

Разбираем салон Форд Куга 2

Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на правой стойке. Сервисную кнопку скрытно установить в любом удобном месте

Разбираем салон Форд Куга 2

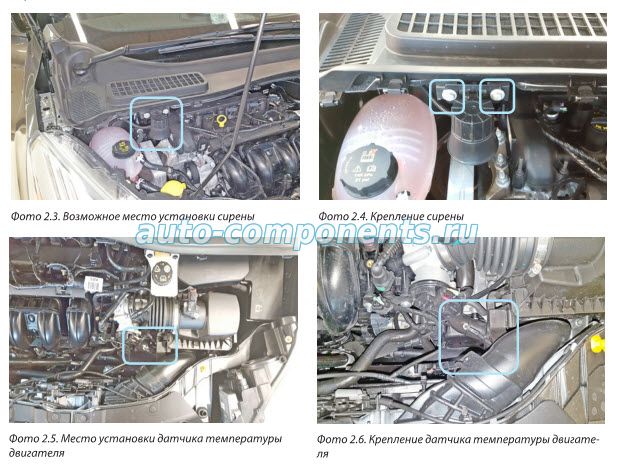

Установить под капотом сирену (крепить на болты и гайки) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с правой стороны моторного щита.

Разбираем салон Форд Куга 2

Центральный блок комплекса закрепить на пластиковые стяжки слева за перчаточным ящиком.

Схема установки на Куга 2

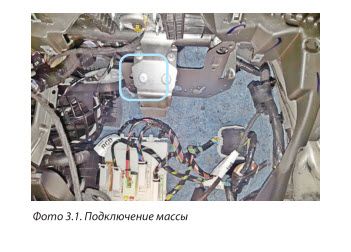

Выполнить подключение массы охранно-телематического комплекса под штатный болт крепления подушки безопасности пассажира

Схема установки на Куга 2

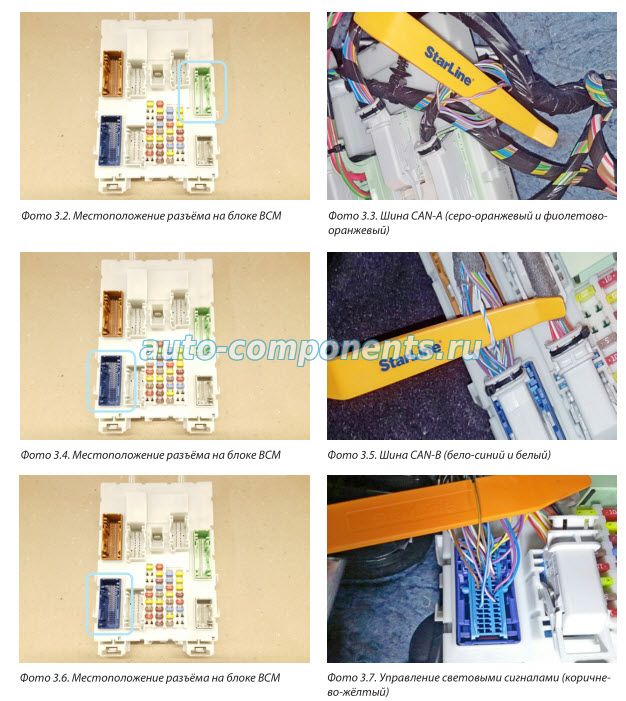

В жгуте разъёма С1 на блоке ВСМ выполнить подключение шины СAN-А. Шину CAN-B подключить в жгуте разъёма С3

В жгуте разъёма С3 на блоке ВСМ выполнить подключение альтернативного управления световыми сигналами (синий провод разъёма Х5 охранно-телематического комплекса).

Схема установки на Куга 2

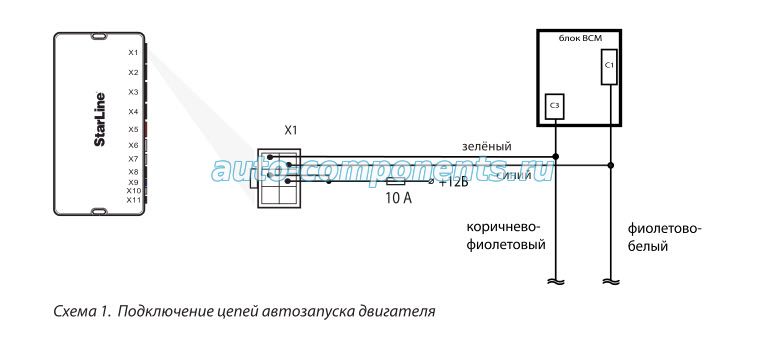

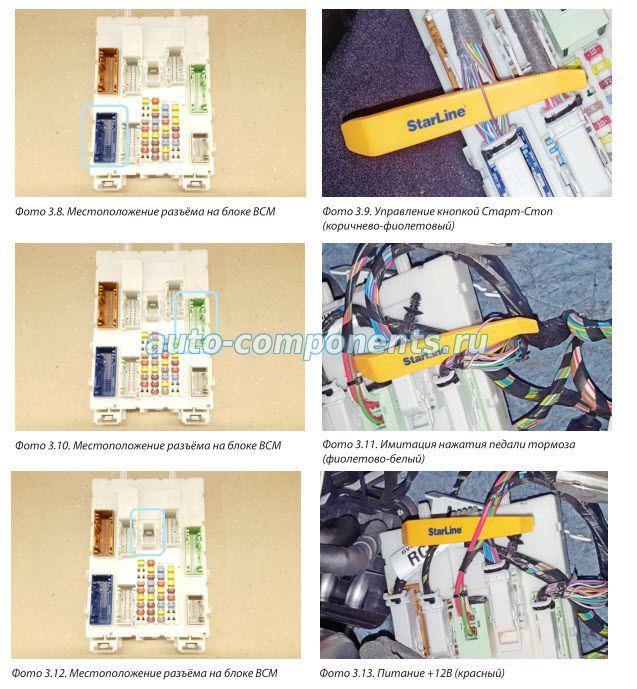

В жгутах разъёмов С1 и С3 на блоке ВСМ выполнить подключение цепей запуска двигателя согласно Схеме 1

Схема установки на Куга 2

Схема установки на Куга 2

В жгуте разъёма С5 на блоке ВСМ подключить питание охранно-телематического комплекса. Данное соединение рекомендуется выполнять методом пайки
