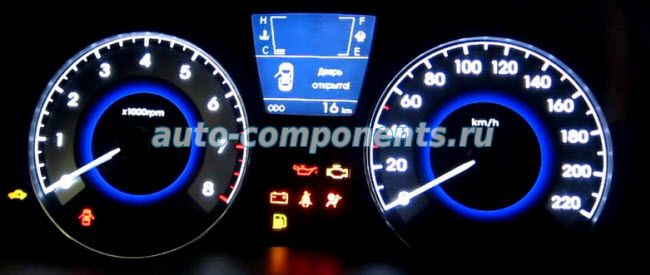

Устанавливаем круиз контроль на Hyundai Solaris 2 с 2017 года с панелью SuperVision

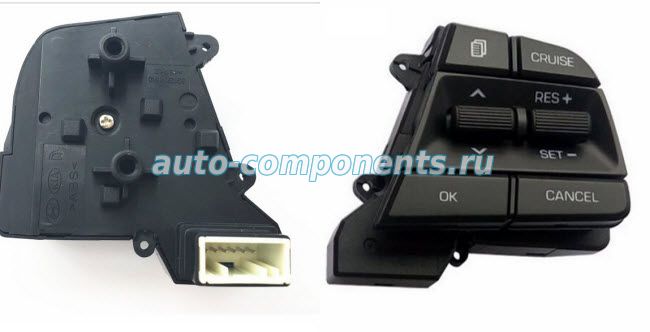

Для начала покупает комплект кнопок круиза артикул 96700-F2210 или аналогичные на Али.
Разбираем руль Солярис 2
обязательно снимаем клемму АКБ и ждем 3-5 минут
Снимать накладку подушки водителя, лучше спец инструментом для разборки салона, чтобы не поцарапать пластик.

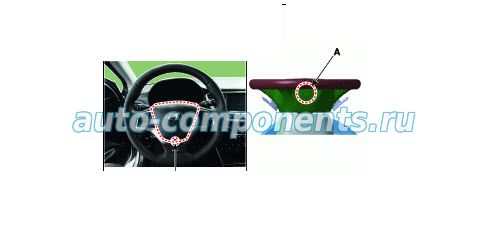

Вставляем плоский инструмент в направляющее отверстие в нижней части рулевого колеса и сжимаем пружину

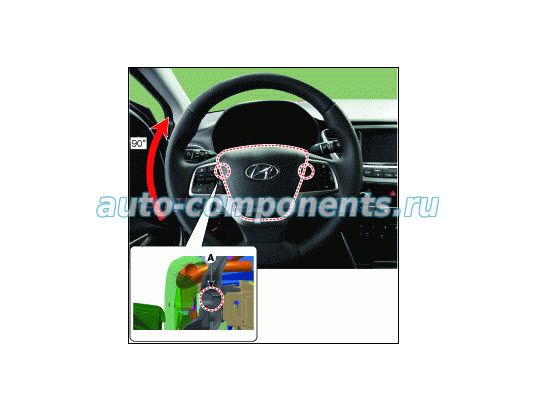

Поверните рулевое колесо против часовой стрелки, чтобы направляющее отверстие (А) показалось с правой стороны. Вставьте инструмент в отверстие (A) и отогните фиксированную пружину назад.
Ослабьте стопорный штифт и отсоедините разъем (А) модуля подушки безопасности водителя и разъем звукового сигнала
Разбираем панель приборов Хендай солярис 2017
В фишке круиз-маршрутник черный разъем меняем местами пины 2 и 3
Разбираем кнопки круиза, Смотрим на плату со стороны разъема нужно заменить то, что есть на
Маршрутный компьютер:
R1 - 390 Ом - List
R2 - 0 Ом( перемычка)
R3 - 220 Ом - Up
R4 - 300 Ом - Down
R11 - 470 Ом - OK
Круиз:
R5 - 390 Ом - Cruise
R6 - 220 Ом(менять не надо, остается штатный, т.к. этот номинал и стоит на плате) - Res+
R7 - 300 Ом - Set-
R8 - 490 Ом - Cancel
R1 - 390 Ом - List
R2 - 0 Ом( перемычка)
R3 - 220 Ом - Up
R4 - 300 Ом - Down
R11 - 470 Ом - OK
Круиз:
R5 - 390 Ом - Cruise
R6 - 220 Ом(менять не надо, остается штатный, т.к. этот номинал и стоит на плате) - Res+
R7 - 300 Ом - Set-
R8 - 490 Ом - Cancel
При нажатии кнопок "сверху вниз", как они стоят на руле, должно прибавляться сопротивление по списку выше.
Как работаю кнопки круиза описаны в руководство Хендай Элантра 6
