Nissan Pathfinder R52 Установка сигнализации, модель с 2014 года

  • 19249 Просмотров

Nissan Pathfinder Установка сигнализации

Точки подключения Nissan Pathfinder с 2014 года

Устанавливаем модель сигнализации с запуском Старлайн или Пандора, для обхода штатного иммо потребуется ключевой обходчик

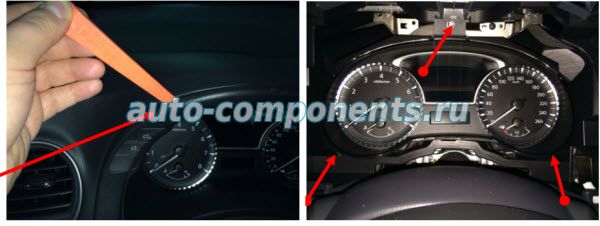

Демонтаж пластиковых панелей Nissan Pathfinder

Демонтаж пластиковых панелей Nissan Pathfinder

Для демонтажа приборной панели требуется снять накладку перед панелью, затем открутить три винта держащую её.

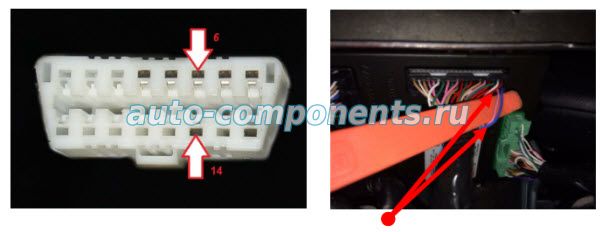

Подключение к CAN-шине Nissan Pathfinder

Подключение к CAN-шине Nissan Pathfinder

Витая пара CAN-шины находится в жгуте блока BCM за приборной панелью или разъема OBD 2

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый   - к   синий  ( CAN-H), 6 контакт OBD II.
 оранжево-черный - к   розовый  ( CAN-L), 14 контакт OBD II.

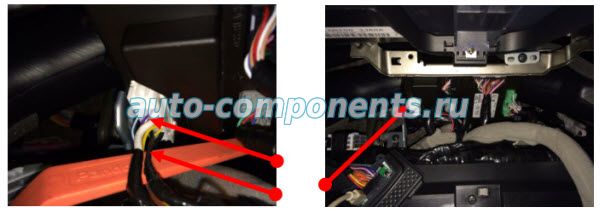

Подключение питания сигнализации +12В

Подключение питания сигнализации +12В

Для подключения +12В.

Подключите проводов: красный  провод  -   к белому  (+12В) в белом разъеме блока BCM.
Масса подключается к черному проводу в белом разъеме блока BCM.

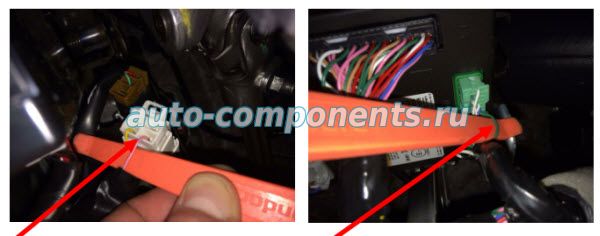

Подключение световой сигнализации

Подключение световой сигнализации

Световая сигнализация подключается к кнопке аварийной сигнализации или в блоке BCM. Зеленый  разъем блока BCM   белый  провод, управление отрицательным потенциалом потенциальное

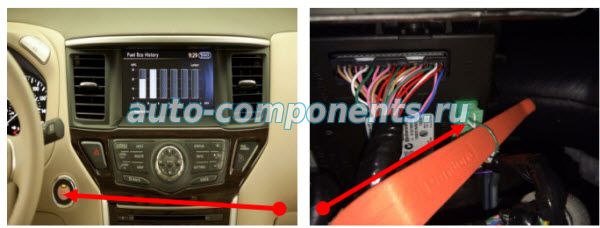

Подключение автозапуска Nissan Pathfinder

Подключение автозапуска Nissan Pathfinder

Для реализации функции автозапуск, требуется  разрешить в программировании режим работы с кнопкой START\STOP .Выполнить подключение к кнопке  START\STOP и педали тормоза

Подключение возможно как к кнопке, так и в блоке BCM  зеленый провод управление отрицательным потенциалом

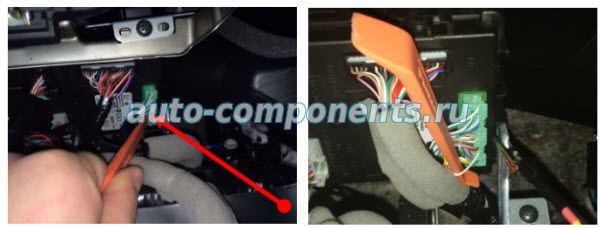

Подключение автозапуска Nissan Pathfinder

Подключится к педали тормоза возможно за приборной панелью в блоке BCM или на выключателе педали тормоза.

 Розовый провод на выключателе педали тормоза ,управление положительным потенциалом +12в.

зеленый провод за приборной панелью в блоке BCM, управление положительным потенциалом +12в.

Подключение автозапуска Nissan Pathfinder

Если требуется имитация открытия двери после автозапуска, подключитесь к выключателю двери. Коричневый провод серого разъема блока BCM.
