Подключение сигнализации Гранта с 2019 года

  • 22361 Просмотр

сигнализация +с автозапуском на гранту

Точки подключения сигнализации на Лада Гранта с 2019 года в комплектации Standart, Classic, Comfort

Подключение CAn Гранта 2019

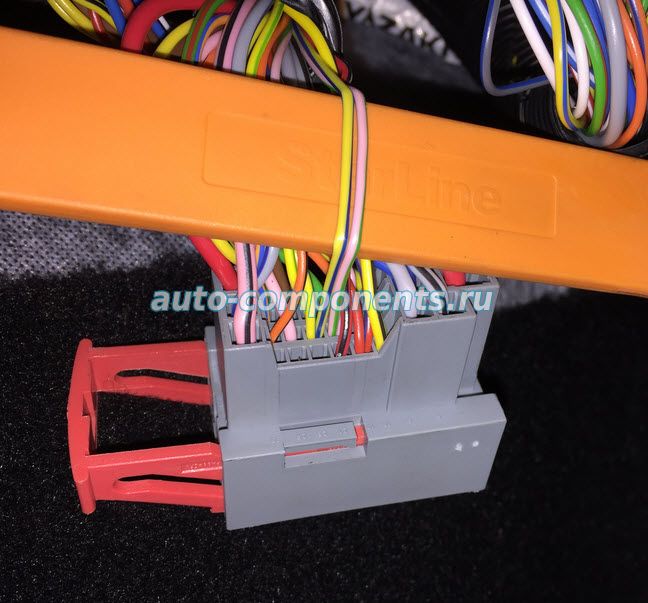

Серый разъём с красной защёлкой под блоком предохранителей.

Подключение кан новая Гранта

Кан гранта 2



CAN-H Пин №20 (розово-зелёный)
CAN-L Пин №24 (жёлто-синий)

Установка автозапуска на Гранту

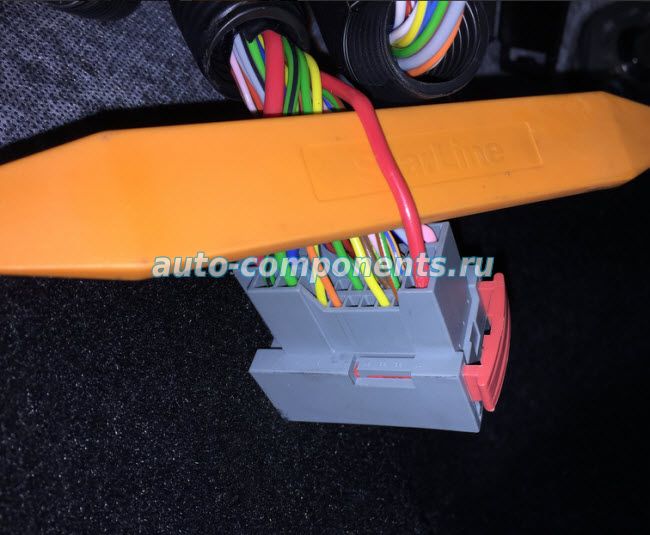

Серый разъём с красной защёлкой под блоком предохранителей. Для Гранта 2 с АКПП

Стартер гранта 2

Стартер (+) Пин №34 (красный)

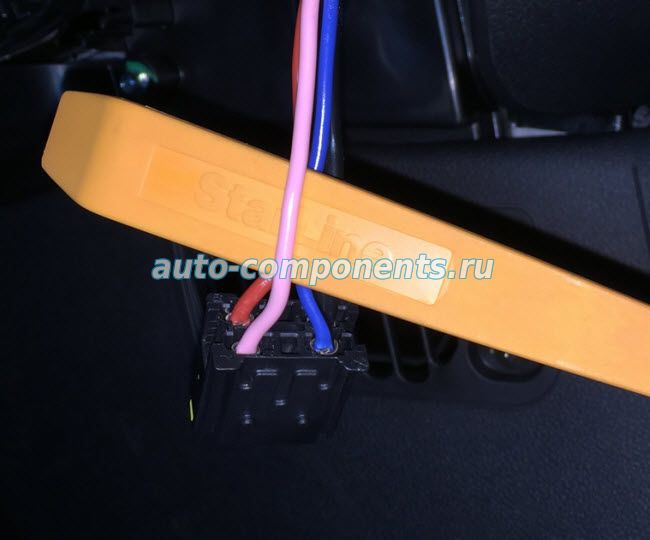

Разъём замка зажигания. Стартер подключается в указанной точке только для Гранта 2019 с МКПП

установка автозапуска +на гранту своими руками

подключение автозапуска лада гранта

Питание +12 Пин №4 (чёрный)
Зажигание 1 (+) Пин №1 (синий)
Зажигание 2 (+) Пин №3 (розовый)
Стартер (+) Пин №6 (красный)
