Подключение Старлайн на Kia K5

Точки подключения сигнализации Старлайн на Киа К5 с 2020 года в кузове DL3 комплектация Старт-Стоп, АКПП

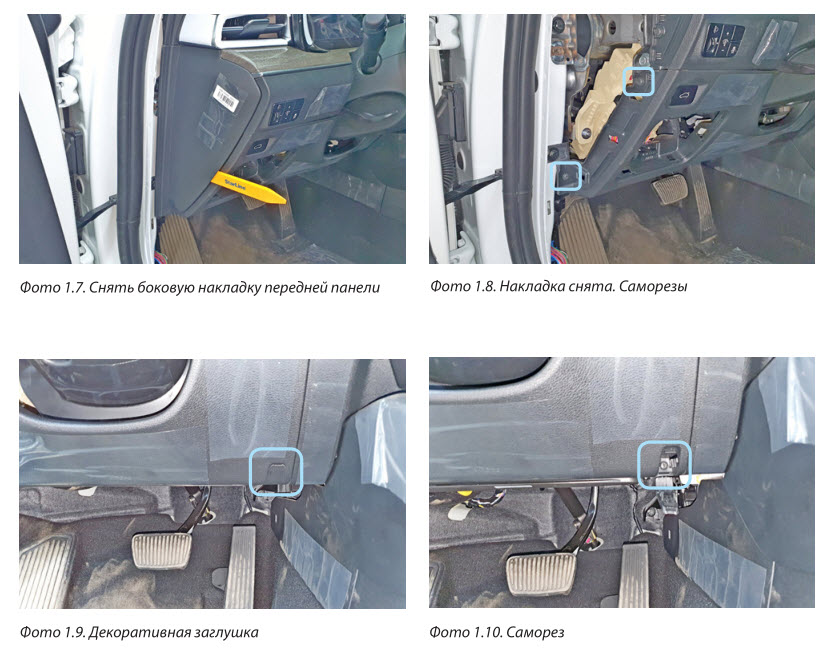

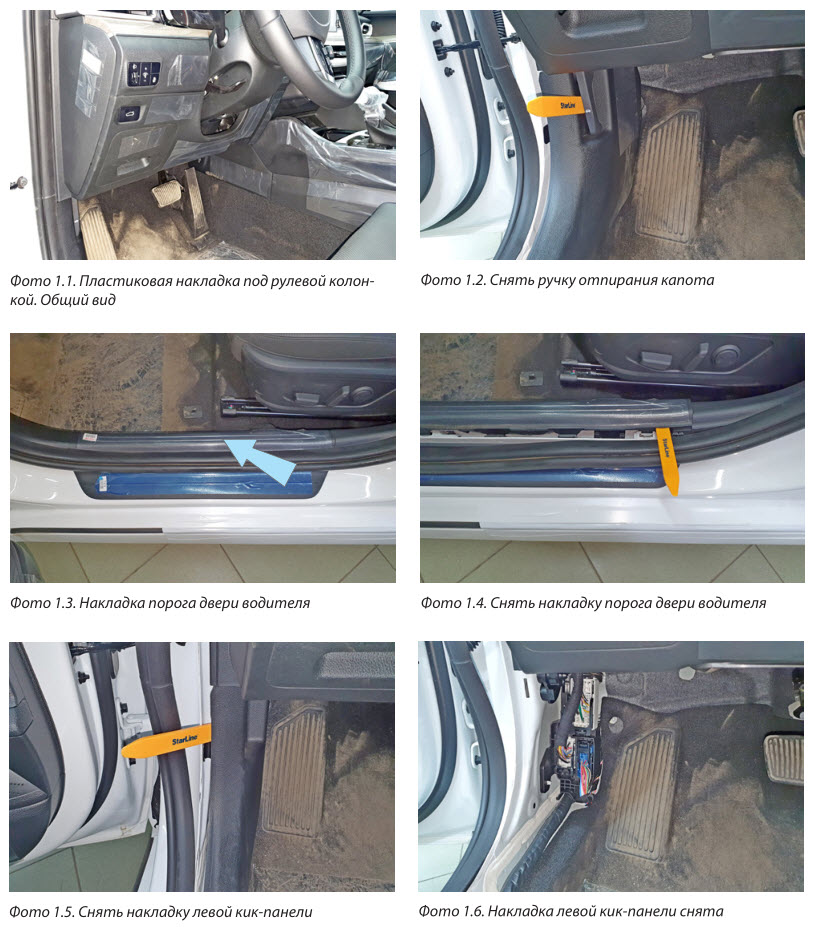

Снимаем пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять ручку отпирания капота, накладку порога двери водителя и левой кик-панели (крепление на защёлках). Затем снимаем левую боковую накладку передней панели и отвернуть два самореза за ней, отвернуть саморез в нижней части накладки (под декоративной заглушкой) и снять её (на защёлках).

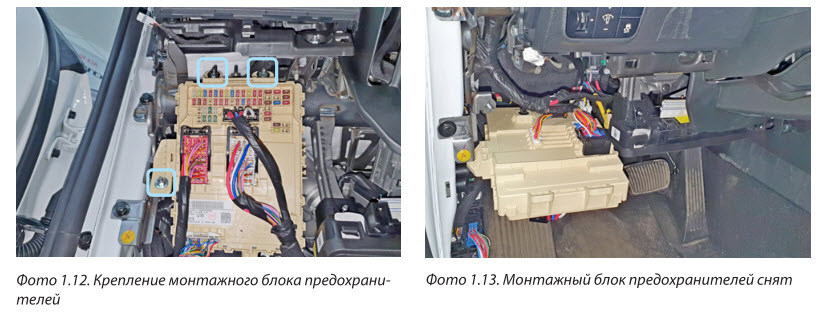

Снимаем монтажный блок предохранителей, отвернув три гайки его крепления, и вынуть его на себя и вниз.

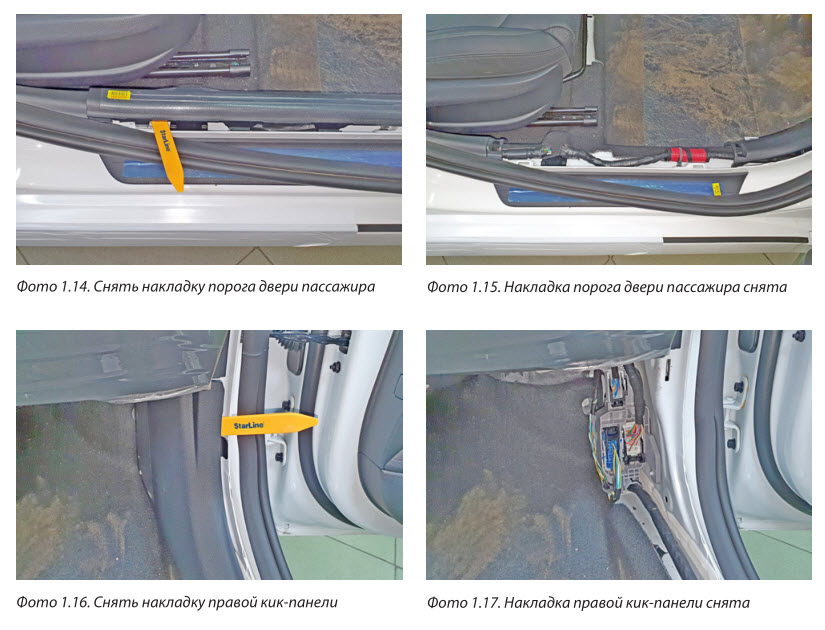

Снимаем накладку правой кик-панели и накладку порога двери пассажира (крепление на защёлках).

Подключение автозапуска Киа К5

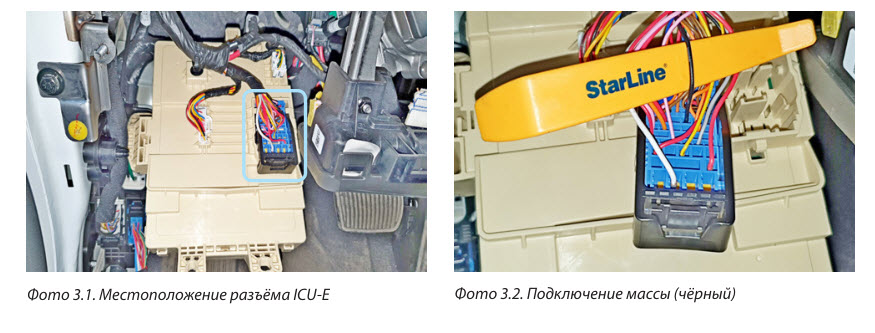

Подключение массы в жгуте разъёма ICU-E на задней стороне монтажного блока предохранителей.

Подключение шины CAN-А и СAN-В в жгуте разъёма ICU-G на задней стороне монтажного блока предохранителей.

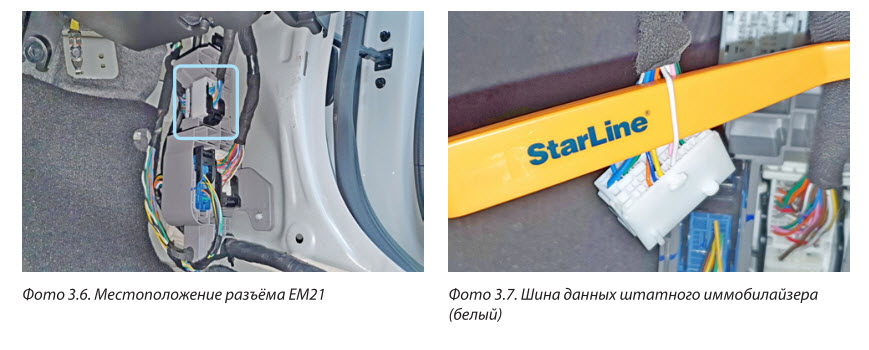

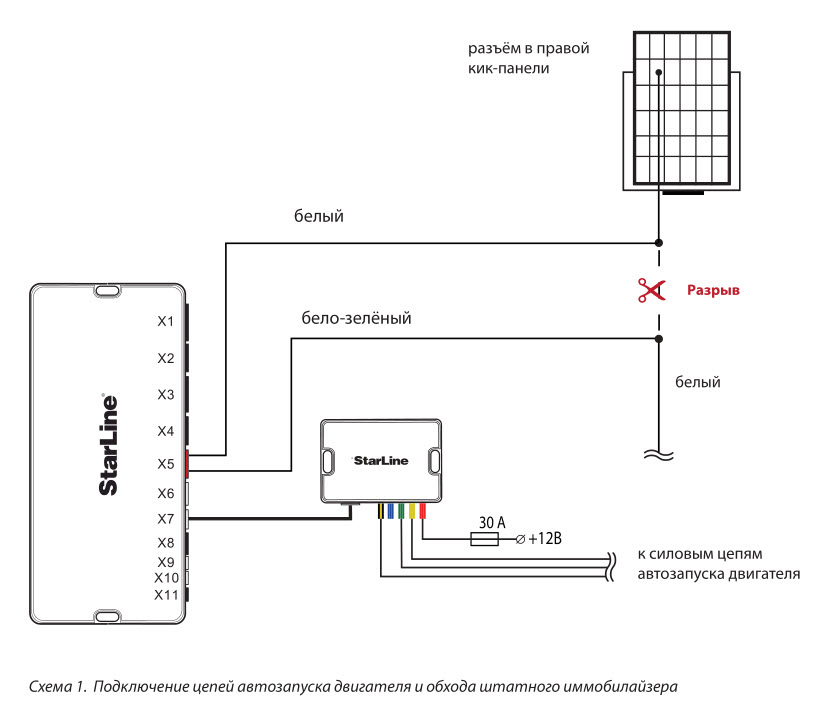

Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение LIN-шины в разрыв белого провода шины данных в жгуте разъёма ЕМ21 в правой кик-панели согласно Схеме 1.

В жгуте разъёма ICU-B на передней стороне монтажного блока предохранителей выполнить подключение силовых цепей автозапуска двигателя - зажигание 1 и зажигание 2. Цепь стартера подключить в жгуте разъёма ICU-E. Питание охранно телематического комплекса и силового модуля автозапуска подключить в жгуте разъёма ICU-A
