Система питания Шевроле Нива

Система питания двигателя Шевроле Нива: 1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера

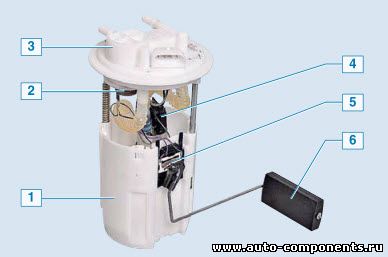

Топливный модуль: 1 — корпус модуля; ления топлива; 3 — крышка модуля; 4 5 — датчик указателя уровня топлива; 6 указателя уровня топлива — регулятор дав-топливный насос; поплавок датчика

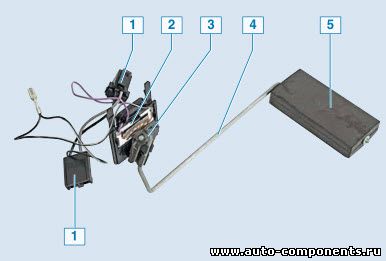

Датчик указателя уровня топлива: 1 — колодки проводов; 2 — резистор; 3 — ползунок; 4 — рычаг поплавка; 5 — поплавок
