Подключение сигнализации с автозапуском на Фольксваген Террамонт модель с 2016 года в комплектации кнопка старт стоп и автоматическая коробка передач
Разбираем панель VW Teramont

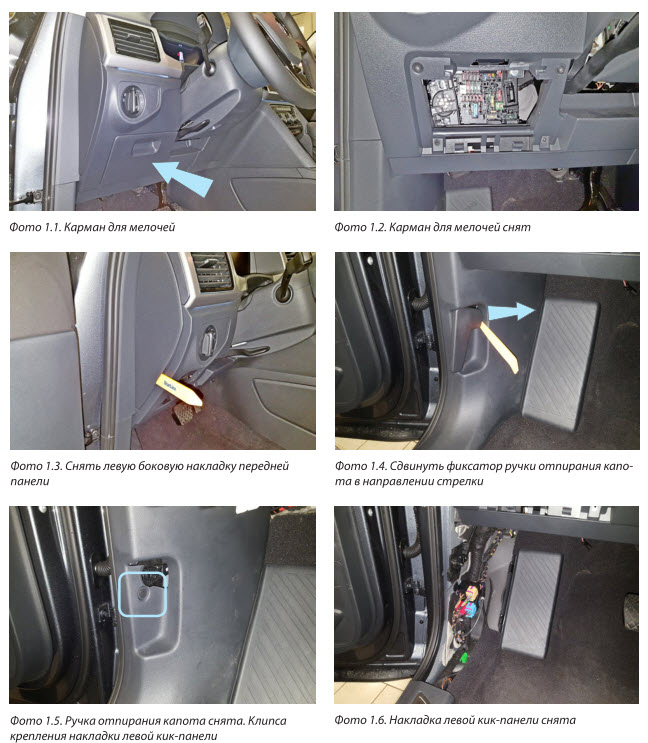

Снимаем карман для мелочей и левую боковую накладку передней панели (на защёлках). Затем снимаем ручку отпирания капота, освободив фиксатор, отвернуть клипсу крепления за ней и снять пластиковую накладку левой кик-панели (на защёлках).

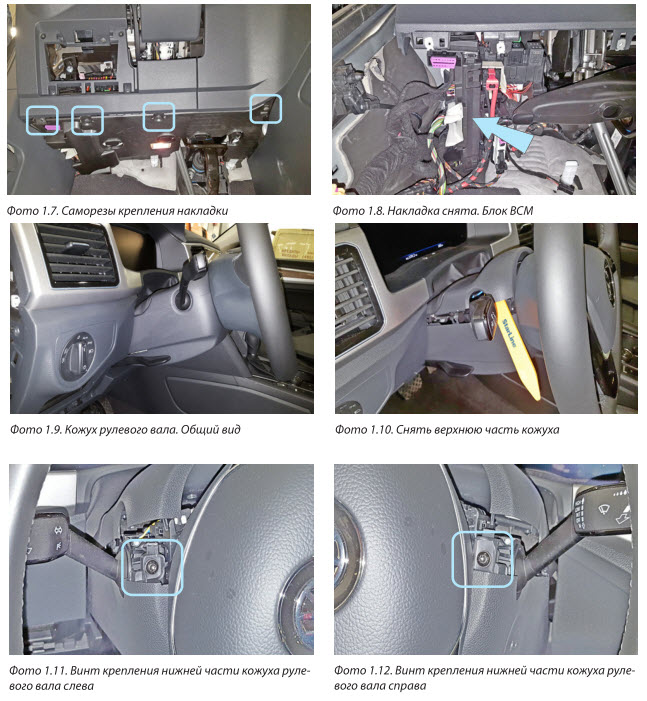

Для доступа к жгутам разъёмов блока ВСМ снять декоративную накладку педального узла, отвернув четыре самореза её крепления
Для доступа к жгуту разъёма антенны штатного иммобилайзера снять кожух рулевого вала. Для этого сначала снять верхнюю его часть (крепление на защёлках), затем отвернуть три винта крепления нижней его части и снять её.

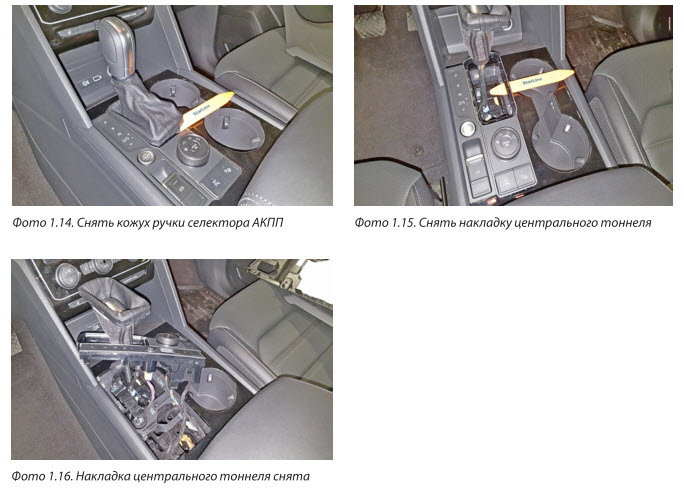

Для доступа к жгуту разъёма кнопки Старт-Стоп снять декоративный кожух ручки селектора АКПП, а затем снять накладку центрального тоннеля (крепление на защёлках).
Точки подключения Террамонт

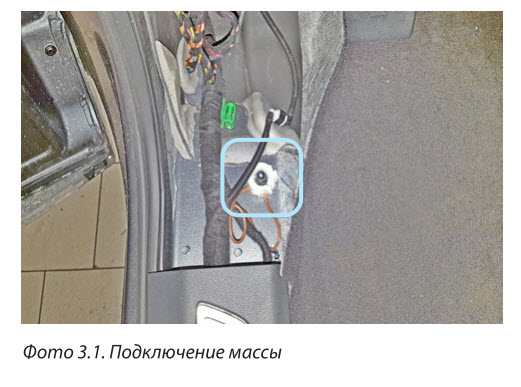

Подключение массы в левой кик-панели в штатное место.

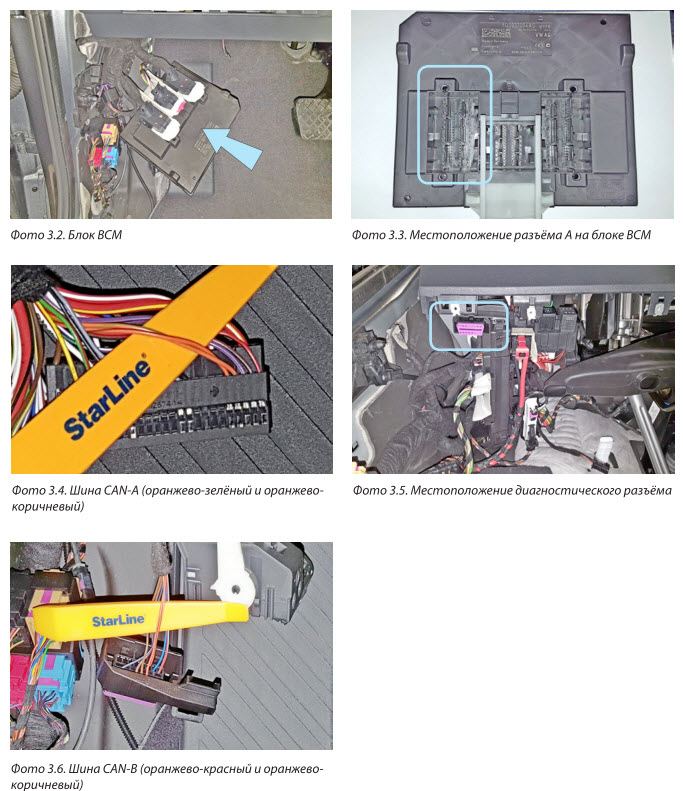

Подключение шины СAN-А в жгуте разъёма А на блоке ВСМ. Шину CAN-B подключить в жгуте диагностического разъёма

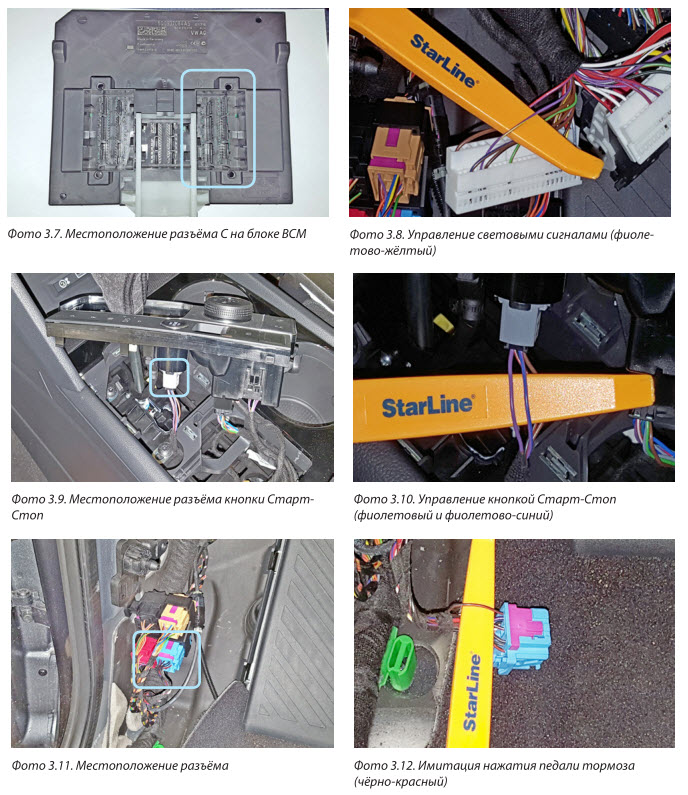

В жгуте разъёма С на блоке ВСМ выполнить подключение альтернативного управления световыми сигналами

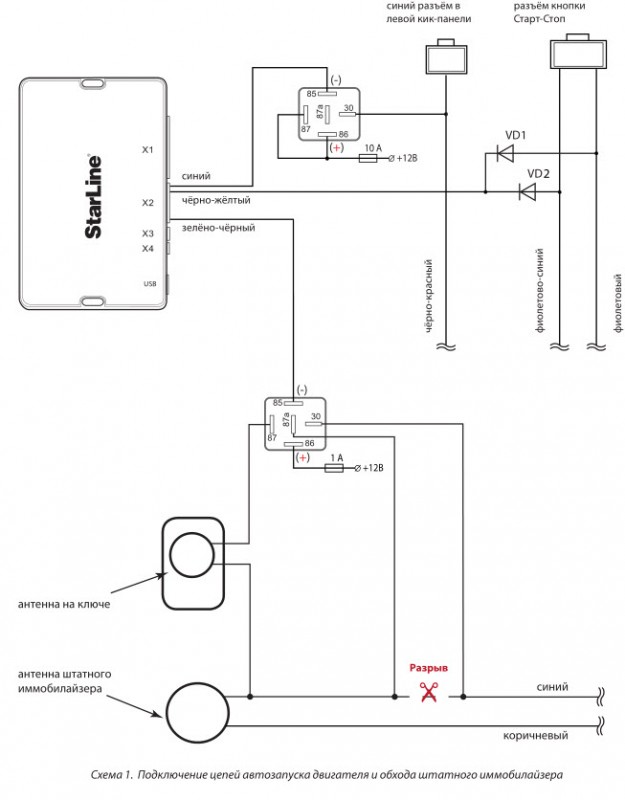

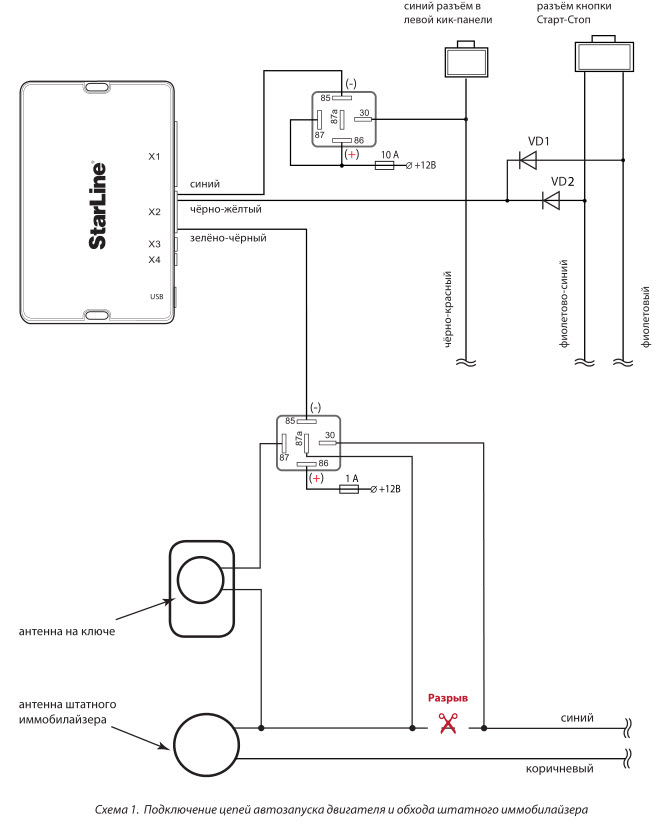

В жгутах разъёма кнопки Старт-Стоп и синего разъёма в левой кик-панели выполнить подключение цепей автозапуска двигателя согласно Схеме 1

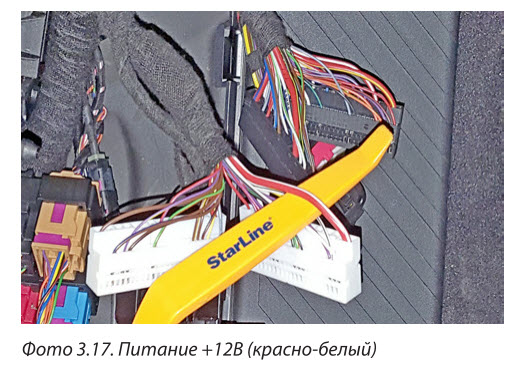

Подключение питания охранно-телематического комплекса в жгуте разъёма С блока ВСМ.
