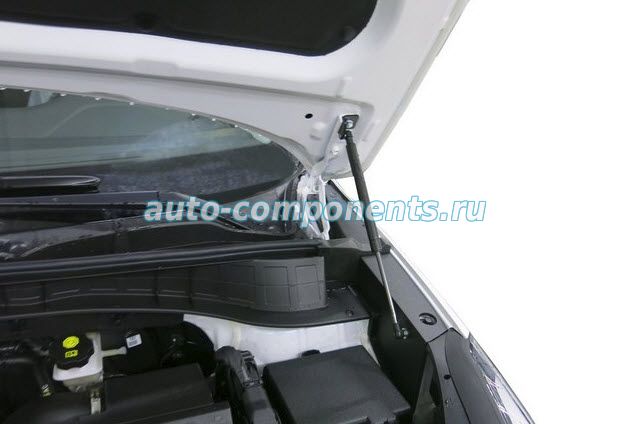

Установка упоров капота на Hyundai Tucson с 2015 года

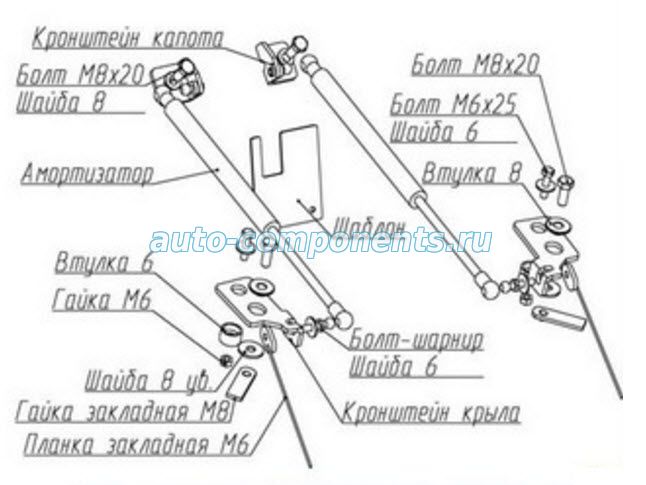

Схема установки газовых упоров капота на новый Хендай Туксон второе поколение модель с 2015 года

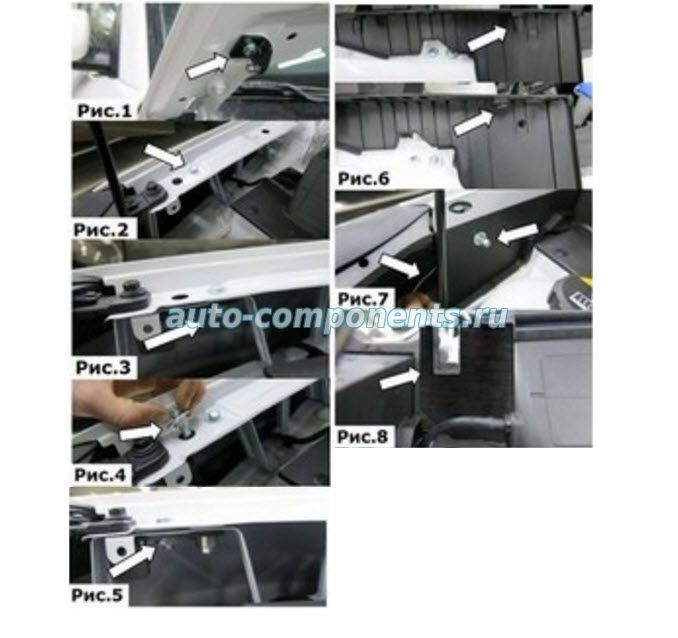

1. Торцевой головкой на 12 открутить верхний болт крепления капота Установить кронштейн капота, уперев его в ребро петли и сдвинув до упора вниз (к лобовому стеклу). Затянуть болт М8х20 с шайбой 8 ключом на13

2. Снять пластиковую накладку. Торцевой головкой на 10 открутить штатный болт крепления крыла. Вместо штатного болта вкрутить болт с шайбой и затянуть его торцевой головкой на10

3 Установить кронштейн крыла. Зафиксировать, но не «втягивать кронштейн гайкой М6 через втулку 6

4 В технологическое отверстие вставить болт М8.20 с втулкой 8

5. Завести шайбу 8 увеличенную и гайку эакладную М8 под кронштейн. Вкрутить ранее установленный болт М8х20 с втулкой 8 в гайку закладную М8. Затянуть болт М8х20 торцевой головкой на13. Затянуть гайку М6 торцевой головкой на 10.

6 срезать указанную  направляющую пластиковой накладки (Рис 6).
7 Установить пластиковую накладку на место Завести планку закладную М6 за пластик, совместив резьбоеое отверстие с отверстием в пластике под пистон. Вкрутить болт-шарнир с шайбой 6 через отверстие в пластине, ухо крепления пистона и паз в кронштейне в планку закладную Затянуть болт шарнир удлиненной торцевой головкой на 10 (Рис.7).

8 Приложить шаблон для подрезания уплотнителя Ножом с острым лезвием вырезать часть уплотнителя по шаблону (Рис.8).

9 Аналогично установить крепления на другую сторону автомобиля

 Убрать штатный упор Защелкнуть фитинги амортииторов на шарниры.

Перед установкой газовые амортизаторы требуют прокачки, путем нажатия на шток 5 раз до упора
