Подвеска Хендай Солярис, Киа Рио

Вид снизу на переднюю часть Хендай Солярис, Киа Рио: 1 - дополнительный глушитель; 2 - резонатор; 3 - металлокомпенсатор; 4 -подрамник передней подвески; 5 - правая рулевая тяга; 6 - рычаг передней подвески; 7 - тормозной механизм переднего колеса; 8 - привод правого колеса; 9 - поддон картера двигателя; 10 - бачок омывателя стекол; 11 - компрессор кондиционера; 12 -масляный фильтр; 13 - воздуховод обдува внутреннего шарнира привода правого колеса; 14 - задняя опора силового агрегата; 15 - коробка передач; 16 - привод левого колеса; 17 - стойка стабилизатора поперечной устойчивости; 18 - шланг тормозного механизма переднего колеса; 19 - левая рулевая тяга; 20 - теплозащитный экран

Вид снизу на заднюю часть Хендай Солярис, Киа Рио: 1 - ниша для запасного колеса; 2 - основной глушитель; 3 - теплозащитный экран; 4 - тормозной механизм заднего колеса; 5 - пружина задней подвески; 6 - задний амортизатор; 7 - балка задней подвески; 8 -трос стояночного тормоза; 9 - труба дополнительного глушителя; 10 - топливный бак; 11 - рычаг задней подвески; 12 - задняя буксирная проушина

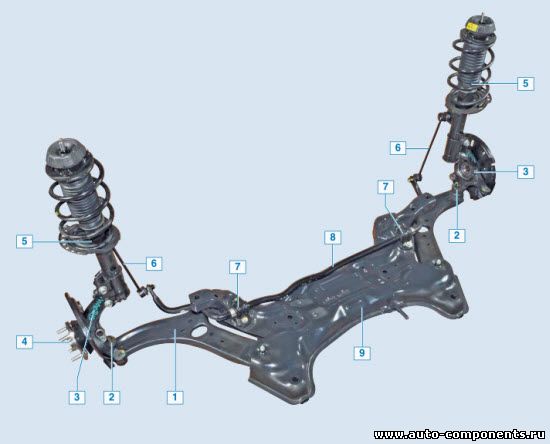

Передняя подвеска: 1 - рычаг; 2 - шаровая опора; 3 - поворотный кулак; 4 - ступица; 5 - амортизаторная стойка; 6 - стойка стабилизатора поперечной устойчивости; 7 - кронштейн крепления штанги стабилизатора к подрамнику; 8 - штанга стабилизатора поперечной устойчивости; 9 - подрамник

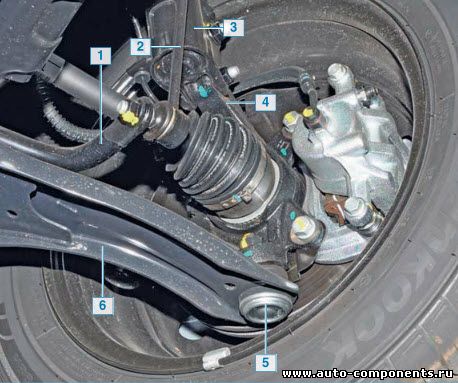

Элементы передней подвески на автомобиле: 1 - штанга стабилизатора поперечной устойчивости; 2 - стойка стабилизатора поперечной устойчивости; 3 - амортизаторная стойка; 4 - поворотный кулак; 5 - шаровая опора; 6 - рычаг

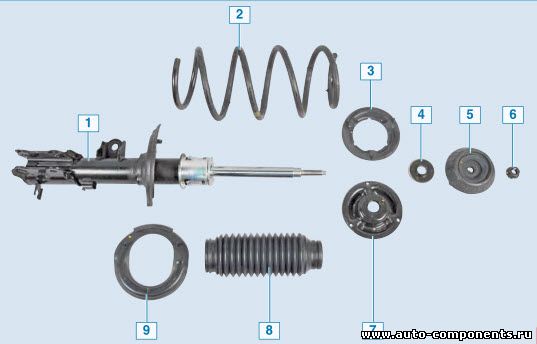

Элементы амортизаторной стойки: 1 - телескопическая стойка; 2 - пружина; 3- верхняя резиновая прокладка пружины; 4 - упорный подшипник; 5 - верхняя опора стойки; 6 - гайка; 7 - верхняя опорная чашка пружины; 8 - грязезащитный чехол; 9 - нижняя резиновая прокладка пружины

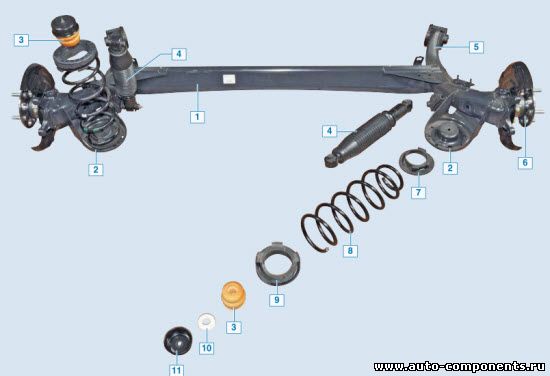

Элементы задней подвески: 1 - балка; 2 - кронштейн рычага; 3 - буфер хода сжатия пружины; 4 - амортизатор; 5 - рычаг балки; 6 - ступичный узел заднего колеса; 7 - нижняя прокладка пружины; 8 - пружина; 9 - верхняя прокладка пружины; 10 - шайба буфера; 11 - опорная чашка
