Рулевое управление Хендай Солярис, Киа Рио

Элементы рулевого управления автомобиля с гидроусилителем руля: 1 - рулевое колесо: 2 - рулевая колонка; 3 - промежуточный вал; 4 - картер рулевого механизма; 5 - трубки подвода жидкости к камерам гидроцилиндра; 6 - наполнительная магистраль гидроусилителя; 7 -насос гидроусилителя; 8 - шланг наполнительной магистрали; 9 - бачок гидроусилителя; 10 - сливная магистраль гидроусилителя; 11 - правый наконечник рулевой тяги; 12 - рулевая тяга; 13 - защитный чехол рулевого механизма; 14 - левый наконечник рулевой тяги

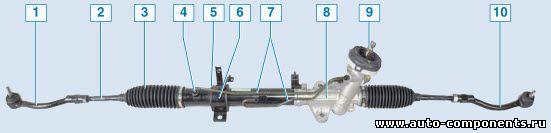

Рулевой механизм автомобиля с гидроусилителем руля: 1 - правый наконечник рулевой тяги; 2 - рулевая тяга; 3 - защитный чехол; 4 - цилиндр; 5 - опора рулевого механизма; 6 - скоба опоры рулевого механизма; 7 - трубки подвода жидкости к камерам гидроцилиндра; 8 - картер рулевого механизма; 9 - вал-шестерня; 10 - левый наконечник рулевой тяги
